はじめに
この記事は BSakura Networks Advent Calendar 2024 の 22 日目の記事です。
こんにちは、BBSakura Networks 株式会社の佐藤です。
余力があれば今後「実装編」を書く予定です。
前回の投稿で上記の文言を残して一年が経過しました。PPPoE 熱が戻ってきましたので、こちらの活動を再開します。 ただ、実際に実装を開始した結果、Advent Calendar 期間中の完成が難しいことがわかったため、今回の記事では「実装編１」というタイトルとし、改修済みの箇所の紹介に留めたいと思います。
※ すべての改修が完了した時点でソースコードを公開する予定です。
前回のおさらい
前回の投稿では下記のことを述べました。
- オープンソースでフレッツ光網に似た「疑似ネットワーク」を再現してみたい
- PPP 関連の機能が一式揃っている accel-ppp を改修するのが近道だと判断した
- 再現のためには以下の機能を追加する必要があると考えた
- L2TP セッション動的生成機能
- PPP ネゴシエーション情報中継機能
- PPP セッション間通信中継機能
現時点の進捗
現時点の進捗は下記のとおりです。
L2TP セッション動的生成機能 → 8 割完了
PPPoE クライアントとの PPP セッション生成をトリガーに L2TP 側に PPP セッションを生成する機能です。 クライアントからユーザ名を受け取ったタイミングで L2TP セッションを生成する機能の実装は完了しており、受け取ったユーザ名の @ 以降の文字列を用いて網終端装置の IP アドレスを取得する処理が未実装の状態です。
PPP ネゴシエーション情報中継機能 → 完了
PPP クライアントと網終端装置間で発生する CHAP 認証情報、IPCP の通信を中継させて、網終端装置が管理する IP アドレスを PPP クライアントに割り当てる処理は実装済みです。

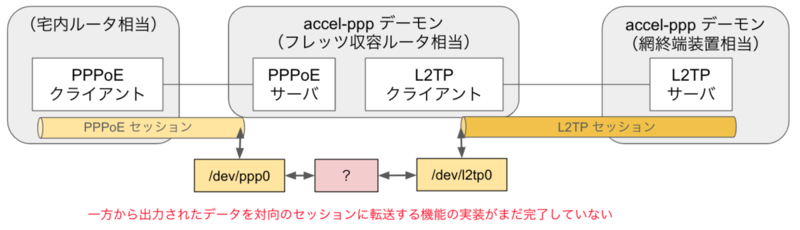

PPP セッション間通信中継機能 → 未実装
セッション確立時に生成されたネットワークインターフェースを利用して PPPoE クライアントからの通信を網終端装置に転送する機能です。こちらがまだうまく動作しない状態です。
改修前準備
accel-ppp の特徴

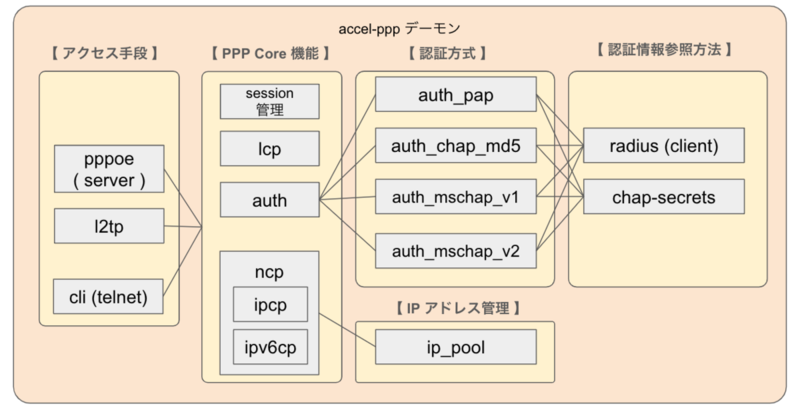

accel-ppp の大きな特徴はモジュールの組み合わせによりサーバとしての機能を柔軟に変更できる点です。 デーモン起動時にコンフィグファイルに指定したモジュールをロードされて、その機能が有効化されます。代表的な機能は下図のとおりです。
今回採用したモジュールの組み合わせ
疑似フレッツを実現するため、役割ごとに以下のようにモジュールを組み合わせます。
- accel-ppp デーモン（フレッツ収容ルータ相当）
- アクセス：PPPoE による接続
- 認証方式：CHAP MD5 認証を選択
- 認証情報参照方法：RADIUS （ユーザ情報を管理する RADIUS サーバと通信）
- NCP：IPCP を選択（ IPv4 のみを利用して IPv6 は利用しない）
- accel-ppp デーモン（網終端装置相当）
- アクセス：L2TP による接続
- 認証：CHAP MD5 認証を選択
- 認証情報参照方法：RADIUS （網終端装置情報を管理する RADIUS サーバと通信）
- NCP：IPCP を選択（同上）
改修の詳細

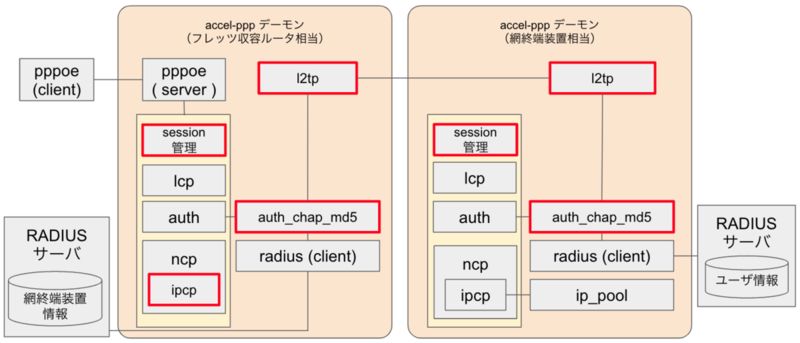

モジュールの改修箇所（構造体・関数）
上手の赤枠の機能・モジュールに以下の改修をしました。
- session 管理（機能）
- ap_session 構造体：受け渡しのためのメンバ変数を追加
- auth_chap_md5 モジュール
chap_recv_response関数：認証処理をせずに L2TP トンネル・セッションを生成chap_start関数：通常の処理に移行せず特有の処理をサーバごとに実行chap_recv関数：ペアとなるセッションにパケットを転送する処理を実行
- l2tp モジュール
l2tp_create_tunnel_exec関数：PPP セッション同士を参照する仕組みを追加l2tp_send_ICCN関数：認証情報を格納する処理を追加l2tp_recv_ICCN関数：認証情報を取り出す処理を追加
- ipcp（機能）
ppp_unit_read関数：ペアとなるセッションにパケットを転送する処理を実行
改修後の通信シーケンス
改修後の通信シーケンスは以下のようになります。以降では図面の関係上、略称を使用します。
- 宅内ルータ相当 → home
- accel-ppp デーモン（フレッツ収容ルータ相当）→ sse
- accel-ppp デーモン（網終端装置相当） → nte
- ユーザ認証用 RADIUS サーバ → isp-radius
sequenceDiagram
participant HR as 宅内ルータ<br>(home)
participant SR as フレッツ収容<br>(sse)
participant N as 網終端装置<br>(nte)
participant RA as RADIUS<br>(isp-radius)
Note over HR,SR: PPPoE ネゴシエーション開始〜完了
Note over HR,SR: LCP ネゴシエーション開始〜完了
Note over HR,SR: CHAP 認証（開始）
Note over SR: CHAP（ Challenge 生成 ）
SR->>HR: CHAP Challenge
HR->>SR: CHAP Response
rect rgb(249, 194, 112)
rect rgba(255, 0, 255, 0.2)
Note over SR: １：L2TPトンネル・セッション生成
rect rgb(191, 223, 255)
Note over SR : ユーザ名から<br>網終端装置の IP アドレスを取得<br>（今回未実装）
end
end
end
rect rgb(191, 223, 200)
Note over SR,N: L2TP トンネル生成開始〜完了
Note over SR,N: L2TP セッション生成開始
SR->>N: ICRQ
N->>SR: ICRP
rect rgba(255, 0, 255, 0.2)
Note over SR: ２：CHAP 認証情報格納
end
SR->>N: ICCN
rect rgba(255, 0, 255, 0.2)
Note over N: ３：CHAP 認証情報取得
end
N->>SR: ZLB
Note over SR,N: L2TP セッション生成完了
end
rect rgb(249, 194, 112)
Note over N,SR: LCP ネゴシエーション開始〜完了
Note over SR,N: CHAP 認証開始
rect rgba(255, 0, 255, 0.2)
Note over N: ４：CHAP 認証
end
Note over N,RA: RADIUS（CHAP 認証）
N->>SR: CHAP Success/Failure
rect rgba(255, 0, 255, 0.2)
Note over SR: ５：CHAP 認証結果転送
end
Note over SR,N: CHAP 認証完了
end
SR->>HR: CHAP Success/Failure
Note over HR,SR: CHAP 認証完了
Note over HR,SR: NCP（IPCP） ネゴシエーション開始
HR->>SR: Conf-Req
rect rgb(168, 168, 255)
rect rgba(255, 0, 255, 0.2)
Note over SR: ６：Conf-Req 転送
end
Note over SR,N: NCP（IPCP） ネゴシエーション開始
SR->>N: Conf-Req
N->>SR: Conf-Req
rect rgba(255, 0, 255, 0.2)
Note over SR: ６：Conf-Req 転送
end
end
SR->>HR: Conf-Req
HR->>SR: Conf-Ack
rect rgb(168, 168, 255)
rect rgba(255, 0, 255, 0.2)
Note over SR: ７：Conf-Ack 転送
end
SR->>N: Conf-Ack
N->>SR: Conf-Ack
rect rgba(255, 0, 255, 0.2)
Note over SR: ７：Conf-Ack 転送
end
Note over SR,N: NCP（IPCP） ネゴシエーション完了
end
SR->>HR: Conf-Ack
Note over HR,SR: NCP（IPCP） ネゴシエーション完了
rect rgb(191, 223, 255)
Note over HR,N: 仮想的な PPP セッションを利用したデータ通信（今回未実装）
end
ポイントは home ↔ sse 、sse ↔ nte のそれぞれの区間で PPP セッションを確立するための 3 つのフェーズが完了している点です。
- LCP ネゴシエーション
- CHAP 認証
- NCP（IPCP）ネゴシエーション
改修箇所（構造体・関数）の詳細
今回改修した構造体・関数の動作の詳細を通信シーケンスと対応付けて説明します。
共通：セッション構造体（ap_session）の改修
accel-ppp は、各 PPP セッションの状態を管理するため ap_session 構造体を有しています。
こちらに以下のメンバ変数を追加します。
- 対向セッションの管理
peer_session：対となるap_session構造体のポインタを格納
- CHAP 認証情報の格納
username：ユーザ名（username@domain）を格納challenge：CHAP Challenge を格納response：CHAP Response を格納

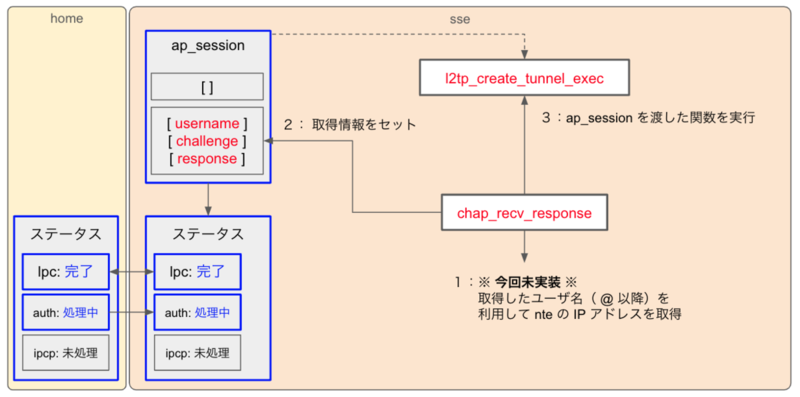

１：L2TPトンネル・セッション生成
こちらの処理に到達するまでに下記の処理が完了しており、PPP は「認証中」のステータスとなっています。
- home ↔ sse 間の PPPoE ネゴシエーション
- home ↔ sse 間の LCP ネゴシエーション
- sse が送信した CHAP Challenge に対する home の CHAP Response を sse が受信
CHAP Response を受信したタイミングで通常は chap_recv_response 関数がコールされ CHAP 認証を実施しますが、今回の改修により下記の処理を実施します。
- 取得したユーザ名（ @ 以降）を利用して nte の IP アドレスを取得（今回未実装）
- home から受信した CHAP 認証情報を引数にセットした
ap_session構造体のポインタを引数に指定したl2tp_create_tunnel_exec関数を実行

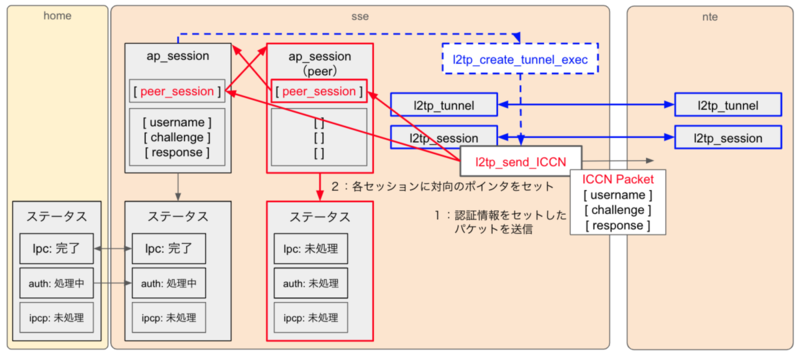

２：CHAP 認証情報格納
こちらの処理に到達するまでに l2tp_create_tunnel_exec 関数が実行され下記の処理が完了しています。
- L2TP トンネルの生成
- L2TP セッションの生成処理（ ICRQ、ICRP パケットの送受信 ）
改修された l2tp_send_ICCN 関数は、このタイミングで以下の処理を実施します。
- ICCN パケットの送信
- 改修による処理として、ICCN パケットに以下の AVP をセットする
- Proxy Authen Name（Type 30）： ユーザ名
- Proxy Authen Challenge（Type 32）：CHAP Challenge
- Proxy Authen Response（Type 33）：CHAP Response
- 改修による処理として、ICCN パケットに以下の AVP をセットする
- PPP セッション生成
- 改修による処理として、
l2tp_create_tunnel_exec関数経由で取得した対向セッションのポインタ情報をセットする
- 改修による処理として、

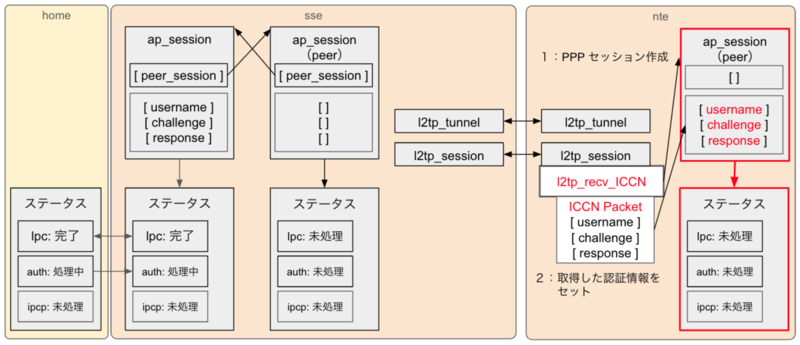

３：CHAP 認証情報取得
sse 側の l2tp_send_ICCN 関数が実行された後、nte は ICCN パケットを受信します。
改修された l2tp_recv_ICCN 関数は、このタイミングで以下の処理を実施します。
- ICCN パケットから AVP にセットされた CHAP 認証情報を取得
- PPP セッション生成時に取得した CHAP 認証情報をセット

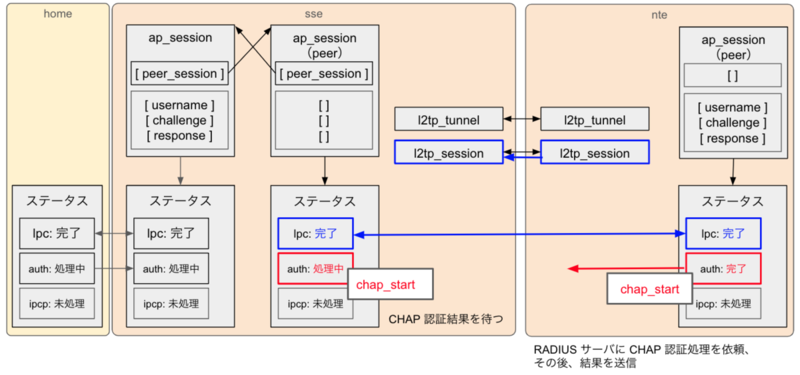

４：CHAP 認証
こちらの処理に到達するまでに下記の処理が完了しています（図中青枠の処理）。
- nte から sse に ZLB パケットを送信（＝ L2TP セッションの生成完了 ）
- LCP ネゴシエーション完了
通常であれば 、LCP ネゴシエーション完了後の処理として、CHAP 認証開始のための CHAP Challenge をクライアントに送信しますが、chap_start 関数を改修して以下の動作をさせます。
- sse の L2TP 側の PPP セッション
- PPP セッションのステータスを強制的に「認証開始」から「認証結果待ち」に変更する
- 何もしない （CHAP 認証結果の到着を待つ）
- nte の PPP セッション
- ap_session に格納された CHAP 認証情報から RADIUS のリクエスト用パケットを生成して isp-radius に CHAP 認証を依頼、その結果を受け取る
- 受け取った CHAP 認証の結果が「成功」であれば、PPP セッションのステータスを強制的に「認証開始」から「認証完了」に変更する
- sse に CHAP 認証結果を送信する
５：CHAP 認証結果転送
nte から受信した CHAP 認証結果が成功であれば、chap_recv 関数の通常の動作として sse の L2TP 側の PPP セッションのステータスを「認証完了」に変更します。
この後、chap_recv 関数に追加した改修後の動作として、以下の処理を実施します。
- peer_session メンバ変数から、対となる ap_session 構造体を取得する
- ap_session 構造体に紐づく
ppp_chan_send関数に nte から受信した CHAP 認証結果をセットして home 側に転送する - 構造体の認証ステータスを「認証結果待ち」から「認証完了」に変更する

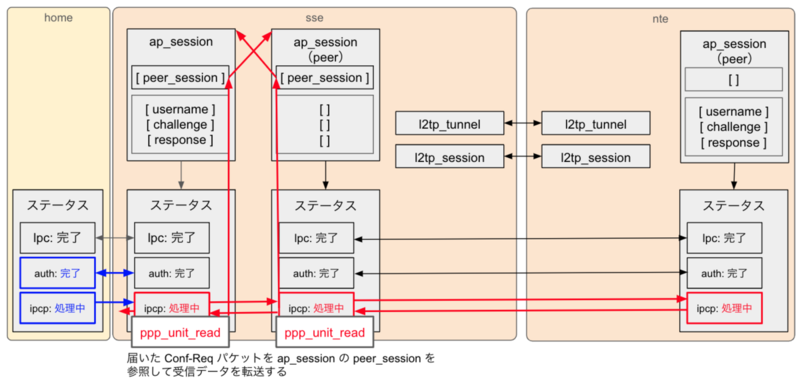

６：Conf-Req 転送
CHAP 認証結果を受信した home は、IPCP ネゴシエーションのフェーズに移行して、Conf-Req パケットを sse に送信します。
一般的な IPCP のネゴシエーションでは、双方から同時に Conf-Req パケットが送信されますが、accel-ppp コンフィグファイルで ipv4=allow を指定することで、対向からのパケットの受信をトリガーにして Conf-Req を送信するようにできます。
この機能のほか、改修した ppp_unit_read 関数の機能により、届いたパケットを対向の PPP セッションに転送するようにします。
これにより home → sse → nte → sse → home の順で Conf-Req パケットを転送することができます。

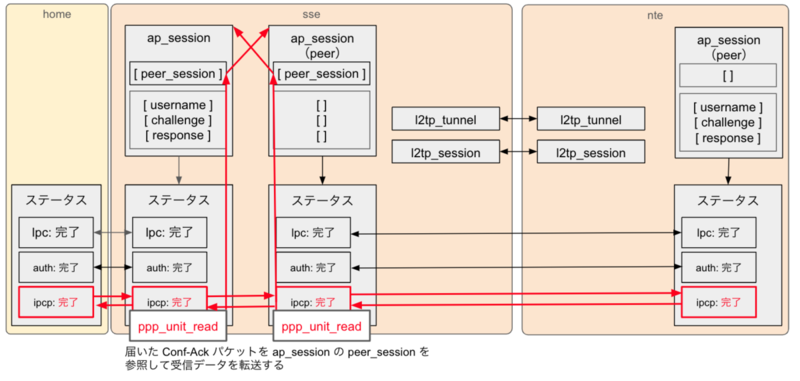

７：Conf-Ack 転送
sse から Conf-Req を受信した home は、Conf-Ack パケットを sse に送信します。
先程と同様に home → sse → nte → sse → home の順で Conf-Ack パケットが送受信されます。Conf-Ack を受け取った段階で各 IPCP のネゴシエーションが完了し、home に Conf-Ack が届いたタイミングで、すべての PPP ネゴシエーションが完了した状態となります。
おわりに
BBSakura Networks では Go 言語を利用する機会が多く、C 言語で記述されたこの規模のソースコードを編集するのは久しぶりでした。メモリレイアウトやポインタに対する深い理解が求められ、動作を把握するのに多くの時間を費やしました。今回セッション確立後のデータ転送処理の完成に至らなかったことが残念ですが、普段あまり意識しないレイヤ（ソケット関連のシステムコールなど）を調査する機会を持つことができたことは今後のネットワークプログラミングをしていくための良い経験になったと思います。
