まえおき

こんにちは。BBSakura Networksでアルバイトをしている梅田です。

私は情報学部の大学1年生です。

私は今までBGPやRoutingに触れてきました。しかし、今の時代はネットワークだけではなく、ソフトウェアの開発・利用ができることが求められていると感じています。

そのなかで、私が特に興味を持っているソフトウェアによる高速パケット処理に趣味で入門した話について今回書きたいと思います。

モチベーション

私はAS59105 Home NOC Operators' Group(以下HomeNOC)に加入しています。 HomeNOCとは、インターネットに接続する自律システム AS59105を運用している団体です。
また、AS59105を運用するだけではなく、自由なネットワーク環境を求める学生やエンジニアの方に当団体の持つIPアドレスによるインターネット接続を提供する活動を行っています。

活動の詳細はHomeNOCのWebサイトをご覧ください。

(BBSakura NetworksとHomeNOCは関係がなく、個人の趣味の話です。)

今回は、BGPやASの話ではなく拠点間通信に利用しているTunnel接続についてです。

www.homenoc.ad.jp

拠点間のEtherIP接続における問題

HomeNOCでは拠点間の接続にNTTが提供するフレッツ光を利用し、各拠点間をNEC UNIVERGE IXシリーズ (以下 NEC IX)を利用してEtherIP(RFC3378) Protocolで接続しています。
この拠点間接続において、HomeNOCではNEC IXのEtherIP Tunnelによる接続で問題を抱えています。
NEC IXによるEtherIP TunnelはCPUでencap/decapの処理がされていると思われ、ショートパケットが多く流れるとCPUが高負荷になります。
HomeNOCでは、ショートパケットでNEC IXのCPUが高負荷になったことによるパケットロスで過去に大規模な障害を起こしており、このNEC IXによるEtherIP Tunnelの負荷問題に長期に渡って悩まされています。

考えられる解決策

HomeNOCでは、EtherIPプロトコルを利用しつつ、特定の問題を解決する必要があります。
EtherIPを選択する理由は、L2VPNを介してeBGPをルーティング情報なしで確立できることや、安価で入手しやすい中古のNEC IX機器が市場に多く存在することなどが挙げられます。
また、EtherIPが使われていることには歴史的経緯があり、プロトコル自体を変えてしまうことは接続している全てのユーザに影響があるため現実的ではありません。

問題解決のアプローチとしては以下の3つが挙げられます。

上位機種への交換:
- 利点: EtherIPに縛られずさまざまな機能が使える
問題: 費用の面で制約がある。
- 他社製品の検討:
  - 例: 「古河電気工業株式会社 FITELnet」
- 利点: 既存の機器と同等サイズで、NEC IXと違う機能も利用可能です。
- 問題: 中古市場での流通が少なく、価格が高い。
自作XDP-EtherIP:
- 利点: 学習になり、カスタマイズと自動化が可能。
- 問題: メンテナンスコストが発生する。

HomeNOCは非営利で活動しており、高価な機材を複数台購入することは費用の問題があることを踏まえ、汎用的なPCやサーバ上で動作するEtherIPトンネルを開発することを選択しました。
さらに、私自身が高速なパケット処理技術に興味を持っており、このプロジェクトは好都合であると考えました。

XDPを選んだ背景

さて、高速なソフトウェアによるパケット処理でよく使われるものとしてDPDKやXDPまたKernel Moduleが挙げられます。

今回はタイトルの通りXDPを選びましたが、選定理由としては以下の二つを重視しました。

消費電力が小さい
小型PCでも問題なく動く

背景事情として、HomeNOCではデータセンターだけではなく個人の家にも機材をおいて運用しているため設置場所や消費電力の面で制約があることがあげられます。

HomeNOCでは常時大きな通信が流れているわけではないため、DPDKのような基本的にCPUを100%常時使用したパケットの処理では必要以上に多くの電気を使用してしまいます。昨今の電気代の高騰を考えると消費電力を抑えたいところです。

そこで、XDPを選びました。

XDPはカーネル空間で動作するeBPFで記述可能なパケット処理系です。XDPではネットワークスタックに渡す前のドライバレベルで処理が可能で、また受信処理のリソース最適化はLinuxのNAPIに任せることができるので利用用途にあってると考えました。

成果物

以下のGitHub Repositoryで公開しています。

github.com

今回実装した機能は以下の二つです。

EtherIP over IPv6: ユースケースとしてフレッツ光のIPv6オプションを利用したVPNである場合が多いため
TCP MSS Clamping: エンドデバイスにMTU/MSSを個別に設定せずにTCP通信を行いたいため

成果物の相互接続性検証

今回は NEC IXと自作 XDP-EtherIPとの相互接続性の検証を行いました。

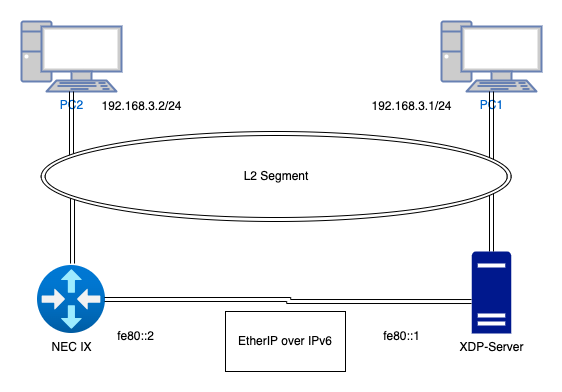

トポロジー

NEC IXとサーバ間はIPv6 LinkLocalアドレスを利用してEtherIP over IPv6を行っています。
エンドデバイスは192.168.3.0/24を割り当て、EtherIPを通して同じL2セグメントにいるようになります。　

動作方法

NEC IX

NEC IXのTunnelの設定は下記の設定を行っています。

!
interface Tunnel2.0
  tunnel mode ether-ip ipv6
  tunnel destination fe80::1
  tunnel source fe80::2%GigaEthernet2.0
  no ip address
  bridge-group 1
  bridge ip tcp adjust-mss 1404
  bridge ipv6 tcp adjust-mss 1384
  no shutdown
!

自作XDP-EtherIP

事前に READMEに記述した方法で自作EtherIPゲートウェイをビルドしておきます。
今回のトポロジーで示した環境のサーバーで以下のコマンドを実行します。
interfaceはNEC IX宛とクライアントPC宛のinterface名の二つを指定します。

./bin/goxdp --device eth0 --device eth1

検証結果

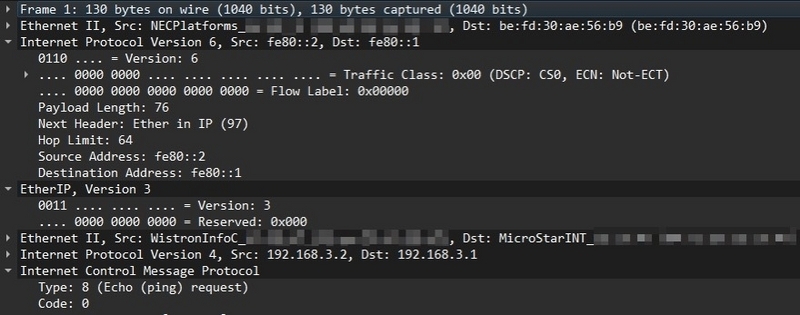

PC2からICMP echo を送信し、NEC IXから送られてきたパケット

NEC IXがencapしたpacketのcapture

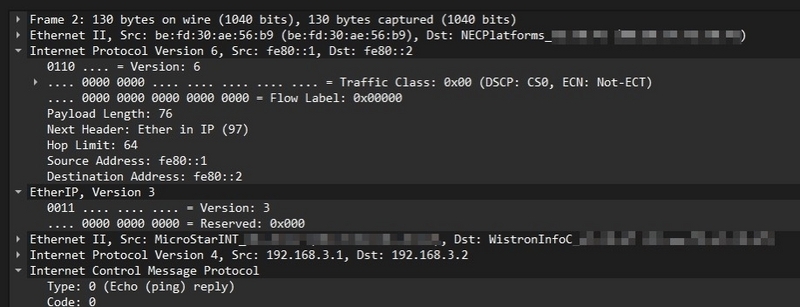

PC2からのICMP echoに応答したパケットをXDP-Server(XDP-EtherIPプログラム)がencapしたもの

"XDP-EtherIPがencapしたEtherIP packetのcapture" — XDP-EtherIPがencapしたEtherIP packetのcapture

NEC IX側でパケットカウンタが増加している

  Encapsulation TUNNEL:
    Tunnel mode is ether-ip ipv6
    Tunnel is ready
    Destination address is fe80::1
    Source address is fe80::2%GigaEthernet2.0
    Nexthop address is fe80::1
    Outgoing interface is GigaEthernet2.0
    Interface MTU is 1500
    Path MTU is 1500
    Statistics:
      27127989 packets input, 38565259003 bytes, 0 errors
      6426917 packets output, 4685680696 bytes, 0 errors
    Received ICMP messages:
      0 errors

NEC IXとの間でEtherIPパケットのやり取りができました。

実装

EtherIPのパケット構造

EtherIPはRFC3378で標準化されているProtocolで、非常に単純な構造をしています。

        +-----------------------+-----------------------------+
        |      |                |                             |
        |  IP  | EtherIP Header | Encapsulated Ethernet Frame |
        |      |                |                             |
        +-----------------------+-----------------------------+

IP Headerの次のEtherIP Headerは16bitで、中身は固定値になっています。

VERSION: 3
RESERVED: 0

        0   1   2   3   4   5   6   7   8   9  10  11  12  13  14  15
     +---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+
     |               |                                               |
     |    VERSION    |                   RESERVED                    |
     |               |                                               |
     +---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+

実装したEncapのコード

実際のencap処理の流れについて説明します。

input packetの先頭にEthernet Header + IPv6 Header + EtherIP Headerのサイズである56byteの領域を作る
1の各packet headerを作成し作った領域に書き込む

encapをする際のコードを示します。

  void *data_end = (void *)(long)ctx->data_end;
  void *data = (void *)(long)ctx->data;
  struct ethhdr *cpy_ether_header;
  struct ethhdr *ether_header;
  struct ipv6hdr *ip6_header;
  ether_header = data;

  if (data + sizeof(*ether_header) > data_end)
  {
    return XDP_ABORTED;
  }
    data += sizeof(*ether_header);

    uint16_t length = sizeof(ether_header);


    struct ethhdr *output_ethernet_header;
    struct ipv6hdr *etherip_tunnel_ip6_header;
    struct in6_addr etherip_tunnel_ip6_saddr;
    struct in6_addr etherip_tunnel_ip6_daddr;

    // 1. 先頭にEthernet Header, IPv6 Header, EtherIP Headerを付ける空間を作る
    if (bpf_xdp_adjust_head(ctx, 0 - (int)sizeof(struct ethhdr) - (int)sizeof(struct ipv6hdr) - (int)sizeof(struct etherip_hdr)))
    {
      return XDP_ABORTED;
    }


    data = (void *)(long)ctx->data;
    data_end = (void *)(long)ctx->data_end;

    // 2. ここから順番にpacket headerを作成し書き込む

    // Ethernet Headerの追加処理

    if (data + sizeof(struct ethhdr) > data_end)
    {
      return XDP_ABORTED;
    }

    output_ethernet_header = data;
    // EtherIPを処理しているマシンのmac アドレス(smac)と宛先macアドレスを設定
    uint8_t dmac[6] = {0x00, 0x60, 0xb9, 0xe6, 0x20, 0xfb};
    uint8_t smac[6] = {0xbe, 0xfd, 0x30, 0xae, 0x56, 0xb9};
    output_ethernet_header->h_proto = htons(ETH_P_IPV6);
    __builtin_memcpy(output_ethernet_header->h_dest, dmac, sizeof(dmac));
    __builtin_memcpy(output_ethernet_header->h_source, smac, sizeof(smac));

    // IPv6 Headerの作成
    data += sizeof(struct ethhdr);
    if (data + sizeof(struct ipv6hdr) > data_end)
    {
      return XDP_ABORTED;
    }

    etherip_tunnel_ip6_header = data;
    etherip_tunnel_ip6_header->version = 6;
    etherip_tunnel_ip6_header->priority = 0;
    etherip_tunnel_ip6_header->nexthdr = 97; // Next HeaderがEtherIP(97)であることを設定
    etherip_tunnel_ip6_header->hop_limit = 64;
    // fe80::1
    uint8_t saddr[16] = {0xfe, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
                         0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01};
    __builtin_memcpy(etherip_tunnel_ip6_saddr.s6_addr, saddr, sizeof(saddr));
    etherip_tunnel_ip6_header->saddr = etherip_tunnel_ip6_saddr;
    // fe80::2
    uint8_t daddr[16] = {0xfe, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
                         0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x02};
    __builtin_memcpy(etherip_tunnel_ip6_daddr.s6_addr, daddr, sizeof(daddr));
    etherip_tunnel_ip6_header->daddr = etherip_tunnel_ip6_daddr;

    data += sizeof(struct ipv6hdr);

    struct etherip_hdr *etherip_header;
    etherip_header = data;
    if (data + sizeof(struct etherip_hdr) > data_end)
    {
      return XDP_ABORTED;
    }
    // EtherIP Headerの作成
    etherip_header->etherip_ver = 0x30;
    etherip_header->etherip_pad = 0x00;

    etherip_tunnel_ip6_header->payload_len = htons(data_end - data);

    data += sizeof(struct etherip_hdr);
    struct ethhdr *old_ether_header;
    old_ether_header = data;
    if (data + sizeof(struct ethhdr) > data_end)
    {
      return XDP_ABORTED;
    }
...

また、TCP MSSを調整する場合には上に加えて下記の処理を行います。

元のinput packetのpacket Headerを順番に読む。
Ethernet Header -> IP Header ...
IP Headerの次のパケットがTCPでSYN flagが立っている場合、元のTCPのoption fieldのMSSの値を読む。
読み取った元の値が設定したいMSS値より大きい場合のみ、MSSの値を更新する。
IPv4のMTU1500の場合MSS値は1460であるため、encapした際のオーバーヘッド56byteを引いた1404をMSSに設定。
TCPのchecksumの更新。

    // if IPv4
    if (old_ether_header->h_proto == htons(ETH_P_IP)) {
      data += sizeof(struct ethhdr);
      struct iphdr *old_ip_header;
      old_ip_header = data;
      if (data + sizeof(struct iphdr) > data_end) {
        return XDP_ABORTED;
      }

      // if TCP
      if (old_ip_header->protocol == 6) {
        data += sizeof(struct iphdr);
        struct tcphdr *old_tcp_header;
        old_tcp_header = data;
        if (data + sizeof(struct tcphdr) > data_end) {
          return XDP_ABORTED;
        }
        // 4 if SYN
        if (old_tcp_header->syn == 1) {
          data += sizeof(struct tcphdr);
          struct tcpopt *old_tcp_options;
          old_tcp_options = data;
          if (data + sizeof(struct tcpopt) > data_end) {
            return XDP_ABORTED;
          }
          // if MSS
          if (old_tcp_options->kind == 2 && old_tcp_options->len == 4) {
            data += sizeof(struct tcpopt);
            uint16_t *old_mss;
            old_mss = data;
            if (data + sizeof(uint16_t) > data_end) {
              return XDP_ABORTED;
            }
            uint16_t old_mss_value = *old_mss;
            // 5 if MSS > 1404
            if (ntohs(*old_mss) > 1404) {
              // set MSS 1404
              uint16_t new_mss = htons(1404);
              __builtin_memcpy(old_mss, &new_mss, sizeof(uint16_t));

              // TCP checksum の再計算と更新
              update_checksum(&old_tcp_header->check, old_mss_value,
                              htons(1404));
            }
          }
        }
      }
    }

実装したDecapのコード

decapはencapと異なり、encapしたときに先頭につけた56byteをカットするだけの処理です。

IPv6 packetである
IPv6 packetのNextHeaderがEtherIP(97)である
先頭56 Byteをカット
処理したパケットを別のinterfaceに送出

  void *data_end = (void *)(long)ctx->data_end;
  void *data = (void *)(long)ctx->data;
  struct ethhdr *ether_header;
  struct ipv6hdr *ip6_header;
  ether_header = data;

  if (data + sizeof(*ether_header) > data_end)
  {
    return XDP_ABORTED;
  }
  /*

  Decap !!

  */

  uint16_t h_proto = ether_header->h_proto;

  if (h_proto == htons(ETH_P_IPV6))
  { // 1 IPv6 Packetである

    data += sizeof(*ether_header);
    ip6_header = data;
    if (data + sizeof(*ip6_header) + 2 > data_end)
    {
      return XDP_ABORTED;
    }
    // 2 EtherIP Packetである
    if (ip6_header->nexthdr == 97)
    {
      data += sizeof(*ip6_header) + 2;
      if (data + sizeof(*ip6_header) + 2 > data_end)
      {
        return XDP_ABORTED;
      }
      struct ethhdr *etherip_ether_header;
      etherip_ether_header = data;
     // 3 先頭56 byte分のカット
      bpf_xdp_adjust_head(ctx, sizeof(*ether_header) + sizeof(*ip6_header) + 2);

      // 4 ifindex 3のinterfaceにパケットを送出
      // cat /sys/class/net/eth1/ifindex
      bpf_redirect(3, 0);
      return XDP_REDIRECT;
    }
  }

実装過程で苦労した点

decapは簡単ですが、encapではいくつか苦労しました。
そのひとつを書き留めたいと思います。

IPv6 Payload Lengthの設定ミス

encapするときは先頭にパケットヘッダーを新たに追加しますが、パケットの後方のことも考えなければなりません。
例えば、IPv6のパケットヘッダーを先頭につけた場合、その後に続くバイト列のサイズを示すpayload lengthを更新する必要があります。

etherip_tunnel_ip6_header->payload_len = htons(data_end - data);

この値が本来のサイズより小さい値が設定されている場合、Wiresharkやtcpdumpで見たときにpayload lengthを超えたバイト列は破棄されてしまい見ることができません。

テストコードの追加

今回のプログラムには処理されたパケットが正しく動いているか確認するためのテストコードを書いています。

https://github.com/x86taka/xdp-etherip/blob/dev/pkg/coreelf/xdp_test.go

テストでは、gopacketを利用してTCPのSYNパケット作成しXDPのプログラムがEtherIPパケットにencapしたものと想定される正しいencap後のパケットと比較しチェックしています。

github.com

このテストを行うことで、TCP MSSの書き換えとTCP checksumが正しいかについても検証ができました。

XDPに処理させるpacketの生成

   opts := gopacket.SerializeOptions{FixLengths: true, ComputeChecksums: true}
    iph := &layers.IPv4{
        Version: 4, Protocol: layers.IPProtocolTCP, Flags: layers.IPv4DontFragment, TTL: 64, IHL: 5, Id: 1160,
        SrcIP: net.IP{192, 168, 100, 200}, DstIP: net.IP{192, 168, 30, 1},
    }
    tcph := &layers.TCP{
        Seq:     0x00000000,
        SYN:     true,
        Ack:     0x00000000,
        SrcPort: 1234,
        DstPort: 80,
        Options: []layers.TCPOption{
            //TCP MSS Option (1460)
            {
                OptionType:   0x02,
                OptionLength: 4,
                OptionData:   []byte{0x05, 0xb4},
            },
            {
                OptionType:   0x04,
                OptionLength: 2,
            },
            {
                OptionType:   0x08,
                OptionLength: 10,
                OptionData:   []byte{0x00, 0x00, 0x00, 0x00, 0x00},
            },
            {
                OptionType:   0x01,
                OptionLength: 1,
            },
            {
                OptionType:   0x01,
                OptionLength: 1,
            },
        },
    }
    tcph.SetNetworkLayerForChecksum(iph)
    buf := gopacket.NewSerializeBuffer()
    err := gopacket.SerializeLayers(buf, opts,
        &layers.Ethernet{DstMAC: []byte{0x00, 0x00, 0x5e, 0x00, 0x11, 0x01}, SrcMAC: []byte{0x00, 0x00, 0x5e, 0x00, 0x11, 0x02}, EthernetType: layers.EthernetTypeIPv4},
        iph,
        tcph,
        gopacket.Payload(payload),
    )

XDPが処理して期待されるパケットの生成

    ip6h := &layers.IPv6{
        Version:    6,
        NextHeader: layers.IPProtocolEtherIP,
        HopLimit:   64,
        SrcIP:      net.ParseIP("fe80::1"),
        DstIP:      net.ParseIP("fe80::2"),
    }
    eiph := &layers.EtherIP{
        Version:  3,
        Reserved: 0,
    }
    iph := &layers.IPv4{
        Version: 4, Protocol: layers.IPProtocolTCP, Flags: layers.IPv4DontFragment, TTL: 64, IHL: 5, Id: 1160,
        SrcIP: net.IP{192, 168, 100, 200}, DstIP: net.IP{192, 168, 30, 1},
    }
    tcph := &layers.TCP{
        Seq:     0x00000000,
        SYN:     true,
        Ack:     0x00000000,
        SrcPort: 1234,
        DstPort: 80,
        Options: []layers.TCPOption{
            //TCP MSS Option (1460 => 1404)
            {
                OptionType:   0x02,
                OptionLength: 4,
                OptionData:   []byte{0x05, 0x7c},
            },
            {
                OptionType:   0x04,
                OptionLength: 2,
            },
            {
                OptionType:   0x08,
                OptionLength: 10,
                OptionData:   []byte{0x00, 0x00, 0x00, 0x00, 0x00},
            },
            {
                OptionType:   0x01,
                OptionLength: 1,
            },
            {
                OptionType:   0x01,
                OptionLength: 1,
            },
        },
    }

    tcph.SetNetworkLayerForChecksum(iph)
    err := gopacket.SerializeLayers(buf, opts,
        &layers.Ethernet{DstMAC: []byte{0x00, 0x60, 0xb9, 0xe6, 0x20, 0xfb}, SrcMAC: []byte{0xbe, 0xfd, 0x30, 0xae, 0x56, 0xb9}, EthernetType: layers.EthernetTypeIPv6},
        ip6h, eiph,
        &layers.Ethernet{DstMAC: []byte{0x00, 0x00, 0x5e, 0x00, 0x11, 0x01}, SrcMAC: []byte{0x00, 0x00, 0x5e, 0x00, 0x11, 0x02}, EthernetType: layers.EthernetTypeIPv4},
        iph,
        tcph,
        gopacket.Payload(payload),
    )

また、テストコードを実装する上でgopacketのEtherIPに関するコードにSerializeTo関数が不足していたため、実装を行いました。

github.com

まとめ

プログラミングにおいては、Hello World程度のC言語習得レベルで開発をスタートし、自力でEtherIPのencap/decapやTCP MSS Clampingまで実装したことは大きな学びになりました。
ネットワーク分野においては、それぞれのpacket headerのfieldが実際にどのように利用されているのか深く理解することができ、packetをparseするコンピュータの気持ちを考えさせられました。

今後の課題

Multi Coreに対応させたい

EtherIPのパケットは、5tupleのhashがTunnel終端で固定になってしまうためNICのRSSが効かず1 coreでしか処理ができません。
XDP上でRPSを実装し、マルチコアで処理できるようにしたいと考えています。

eBPF Mapsによる、動的なTunnelの作成

現状の実装では、macアドレスやTunnnel終端の宛先アドレスや送信元アドレスがハードコードされています。
利用するのにソースコードを書き換える必要があり、使いにくいのが現状です。
eBPF Mapsを利用して動的に値を渡すことで、再コンパイルせずに利活用可能にしたいと考えています。

高速化の工夫

今の実装では、XDP_REDIRECTを行って別のinterfaceからパケットを送出しています。
XDP_REDIRECTを行うコストは高いため、XDP_TXで同じinterfaceからパケットを送出したほうが高速です。
eBPF Mapsを利用し、vlanとtunnelのendpointを動的に設定できる仕組みを実装したいと考えています。

謝辞

今回の記事を書くにあたって、BBSakura Networksの早坂さんにアドバイスをいただき、テストコードの実装などを行うことができました。

また、最初に実装したコードについても公開しています。

github.com

次回の記事もお楽しみに！

BBSakura Networks Blog

趣味でXDPに入門してEtherIPを実装してみた

まえおき

モチベーション

拠点間のEtherIP接続における問題

考えられる解決策

XDPを選んだ背景

成果物

成果物の相互接続性検証

トポロジー

動作方法

NEC IX

自作XDP-EtherIP

検証結果

実装

EtherIPのパケット構造

実装したEncapのコード

実装したDecapのコード

実装過程で苦労した点

IPv6 Payload Lengthの設定ミス

テストコードの追加

まとめ

今後の課題

Multi Coreに対応させたい

eBPF Mapsによる、動的なTunnelの作成

高速化の工夫

謝辞
