はじめに

こんにちは！

BBSakura Networks でネットワークエンジニアしています大野木です。

9 月 26 日に OCX のサービスとして SaaS Connection をリリースしました。

https://www.bbsakura.net/ja/information/press/ocx-2024-09-26-01

この SaaS Connection を使用すると、お客さまは OCX 網内からインターネットを経由せずに指定の SaaS に接続できます。

SaaS を使用したいが、社内のセキュリティポリシー上、インターネット接続を許容できないといったお客さまのニーズにお応えするべく、SaaS Connection は開発されました。

この記事では、SaaS Connection の使用方法についてご紹介します。

また、BBSakura Networks Advent Calendar 2024 の 13 日目の記事となります。

事前情報

SaaS Connection の接続構成例と実際の使用方法についてご紹介する前に、SaaS Connection の特徴、接続先、設定項目について事前情報の確認をします。

SaaS Connection の特徴

SaaS Connection は、次の特徴があります。

指定の SaaS 事業者への閉域接続を NAT 機能(SNAT)とともに提供している
OCX リソースの VC とアタッチできる
IPv4 のみ対応している
SaaS への名前解決は別に用意する必要がある
お客さま CPE や OCX Router (v1) とは eBGP を使用して接続する

SaaS Connection の接続先

SaaS Connection の接続先として、現在( 2024/12/13 時点)では以下になります。

Cybozu
Microsoft Azure Peering Service (以下 MAPS と略する) *1

今後もさらに SaaS Connection の接続先は追加されますので、より便利にご利用頂けると考えています。

SaaS Connection の設定項目

SaaS Connection では、次の設定項目を入力し SaaS Connection リソースを作成します。

名前： OCX ポータル上で表示される SaaS Connection リソース名
ロケーション： SaaS Connection が作成されるロケーション
接続先 SaaS ：接続する SaaS 事業者名
IPv4 ゲートウェイアドレス：お客さまのネットワークから SaaS へと接続するデフォルトゲートウェイの IP アドレス
NAT IP アドレス：SaaS 接続時に SNAT するための変換用グローバル IP アドレス
ローカル ASN ： SaaS Connection で動作させる AS 番号

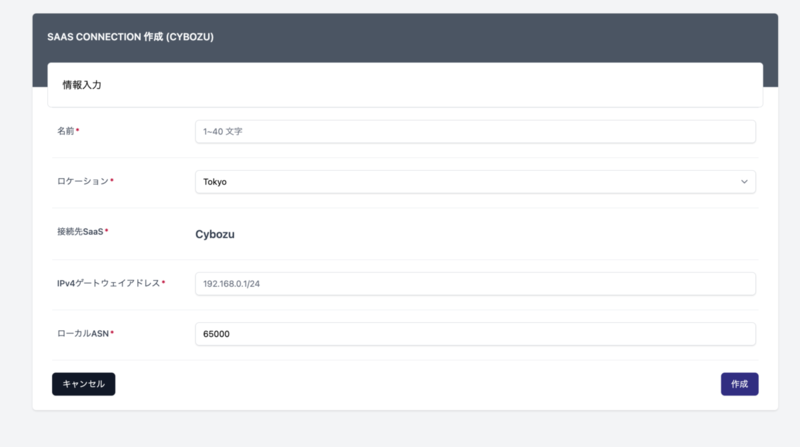

OCX ポータル上での SaaS Connection (Cybozu)の作成画面 — SaaS Connection (Cybozu)の作成画面

SaaS Connection を作成後、お客さまの CPE や OCX-Router(v1)と接続するために、BGP Parameter を設定します。

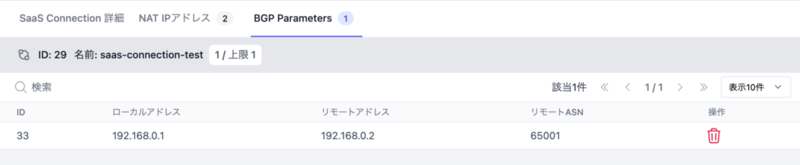

BGP Parameter：SaaS Connection で BGP 機能を使うための設定項目（ローカルアドレス、リモートアドレス、リモート ASN）

「IPv4 ゲートウェイアドレス」と「NAT IP アドレス」の詳細については、Internet Gateway サービス解説に詳細な記載がありますので、ぜひご覧ください。

SaaS Connection の使用方法

実際に SaaS Connection を使用する手順を説明します。使用する手順を項目で記載すると次のようになります。

OCX の他のリソース準備を行なう
- Physical Port、VCI、VC 作成しアタッチする
SaaS Connection を使用する
- SaaS Connection を使用する構成を検討する
- SaaS Connection を作成する
  - SaaS Connection の BGP Parameter 作成
- (オプション) OCX-Router(v1)を作成する
  - インタフェースを作成する
  - OCX-Router(v1 の BGP Parameter 作成
- SaaS Connection を接続したい VC へアタッチする

1 については、OCX の他リソースの説明も含みますので、今回のご説明では省略します。適宜、ドキュメントサイトをご覧ください。

2 については、次の章で構成例と BGP Prameters の例を示しながら、説明していきます。

SaaS Connection を使用した構成例

SaaS Connection を使用する際の構成例について説明します。

代表的な構成例として、

①お客さま用意の CPE と SaaS Connection が BGP 接続を行なう構成
② OCX-Router(v1) を使用した構成

の２種類が挙げられます。*2 *3

ポイントとしては、SaaS Connection の特徴でもご説明した通り、eBGP 接続を使ってお客さま CPE や OCX-Router(v1) と通信を行なうため、事前に BGP の設計を考えておくことが重要になります。

また、OCX-Router(v1) を BGP 接続の集約ポイントとしてご使用いただくことで、OCX の他のリソースである Cloud Connection とも接続が容易なため、おすすめです。

今回の説明では、②の構成で CPE と OCX-Router(v1)間を BGP 接続した構成を使用して、SaaS Connection の使用方法について説明していきます。

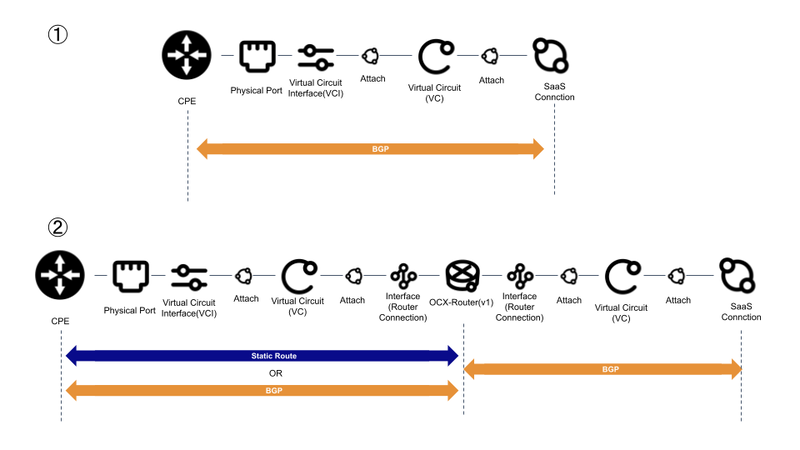

SaaS Connectionを使った構成を2つ例に挙げている — SaaS Connectionを使った構成例

次の章で、構成例②を実際に設定項目を記述しながら説明します。

BGP Parameter の設定例

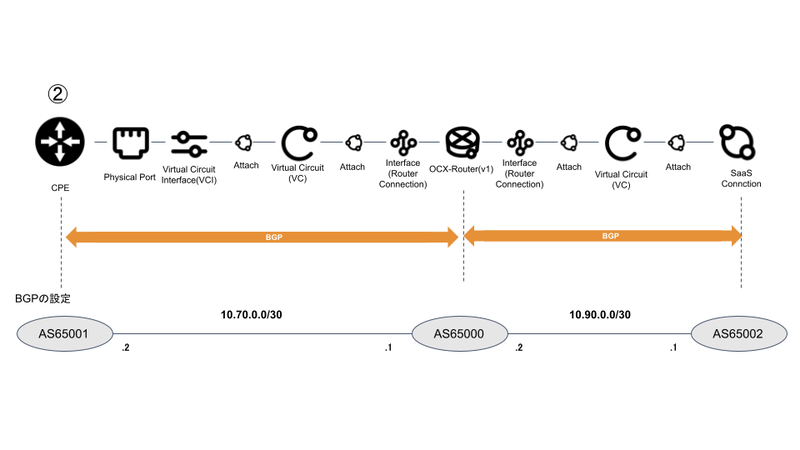

BGP Parameter を次の項目のように決定し、SaaS Connection と OCX-Router(v1) を作成、BGP Parameter の設定をします。

例

SaaS Connection に関しての設定
- SaaS Connection 作成時に設定入力
  - ローカル ASN: 65002
- BGP Parameter 作成時に設定入力
  - リモート ASN: 65000
  - ローカルアドレス: 10.70.0.1
  - リモートアドレス: 10.70.0.2
OCX-Router(v1) に関しての設定
- OCX-Router(v1)作成時に設定入力
  - ローカル ASN: 65000
- (CPE 向け)インタフェース作成時に設定入力
  - ローカル IPv4 アドレス: 10.70.0.1
- (SaaS Connection 向け)インタフェース作成時に設定入力
  - ローカル IPv4 アドレス: 10.90.0.2
- (CPE 向け) BGP Parameter 作成時に設定入力
  - リモート ASN: 65001
  - ローカルアドレス: 10.70.0.1
  - リモートアドレス: 10.70.0.2
- (SaaS Connection 向け) BGP Parameter 作成時に設定入力
  - リモート ASN: 65002
  - ローカルアドレス: 10.90.0.2
  - リモートアドレス: 10.90.0.1
CPE に関しての設定
- CPE 側の仕様にあわせて設定
  - ローカル ASN: 65001
  - リモート ASN: 65000
  - ローカルアドレス: 10.70.0.2
  - リモートアドレス: 10.70.0.1

SaaS Connection と OCX-Router(v1) を作成後、画像の構成例に従って SaaS Connection 等を VC にアタッチします。

アタッチが終了すれば、SaaS Connection を使用する準備は整いました。

SaaS Connection の動作確認

最後に、これまで紹介した構成例に Ubuntu Desktop を接続して、どのような動作になるか確認していきます。

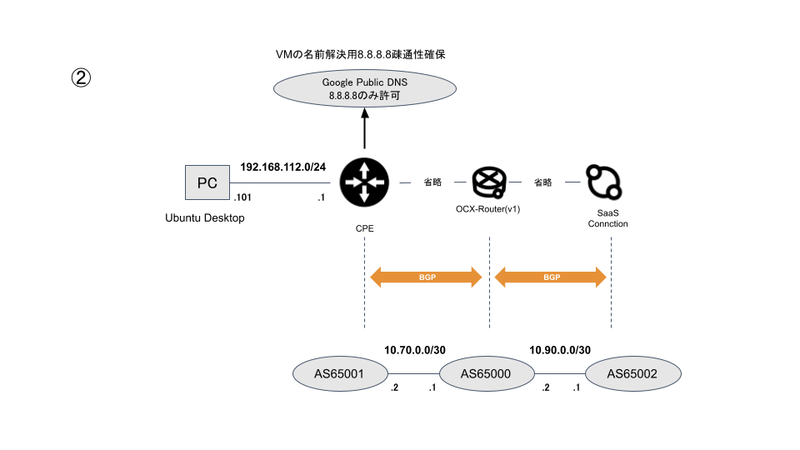

次の図のように、Ubuntu Desktop を CPE に接続します。

また、SaaS Connection では、名前解決は別に用意する必要があります。今回は、CPE 側で Ubuntu Desktop 用の名前解決用に Google Public DNS (8.8.8.8) 向けへの疎通性を別に用意しました。

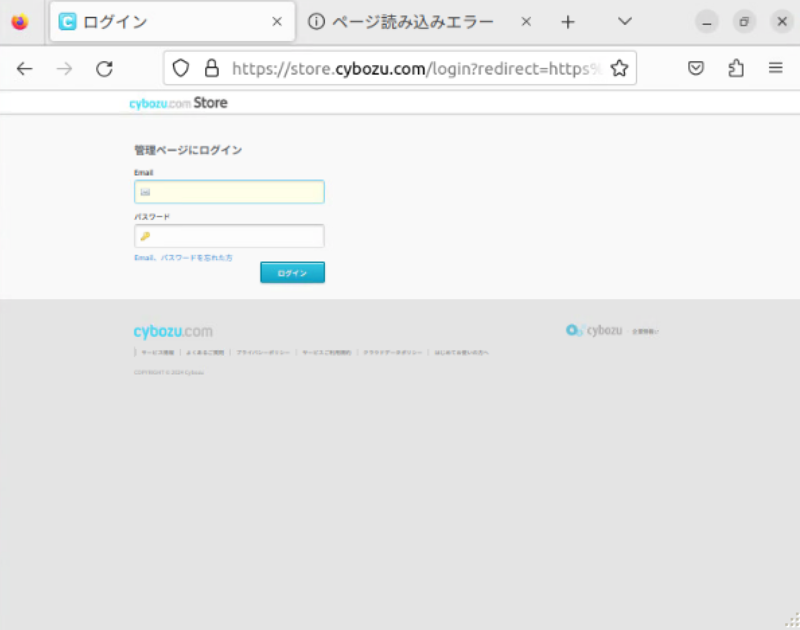

今回は、SaaS Connection (Cybozu) を使用しているので、試しに store.cybozu.com にブラウザからのアクセスできるかを試します。

無事に、store.cybozu.com にアクセスできました。

また、コンソールより traceroute の結果を見ても、本日紹介した構成例に従って、ルートを通っていることがわかります。

bbix@bbix-virtual-machine:-$ tracepath -n store.cybozu.com
1?: [LOCALHOST]    pmtu 1500
1: 192.168.112.1    0.976ms
1: 192.168.112.1    0.862ms
2: 10.70.0.1        1.329ms
3: 10.90.0.1        1.075ms asymm 4
4: 10.249.77.0      1.547ms
5: 10.249.76.80     2.144ms
6: 101.203.88.167   3.416ms
7: 103.79.12.54     2.851ms
8: no reply
9: no reply

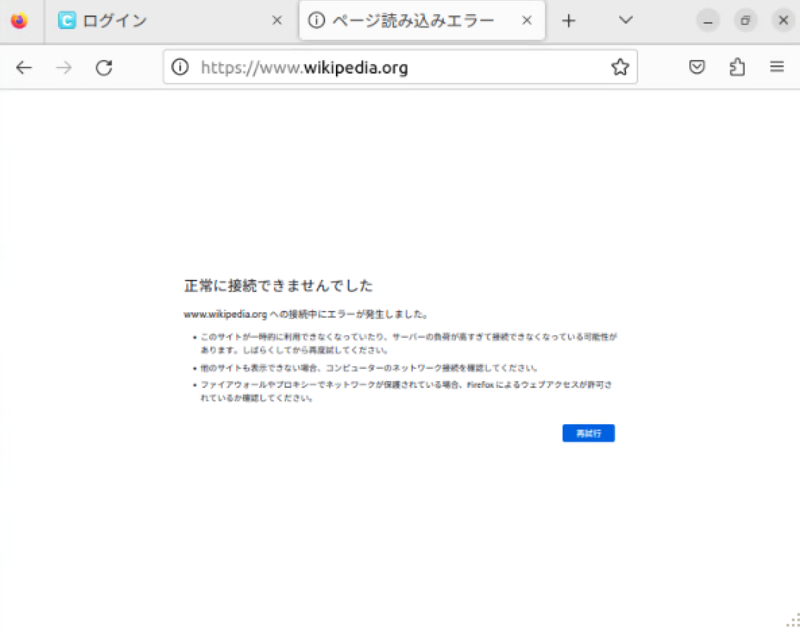

また、違うサイトに閲覧できないことも確認します。例として、Wikipedia のメインページにアクセスします。
